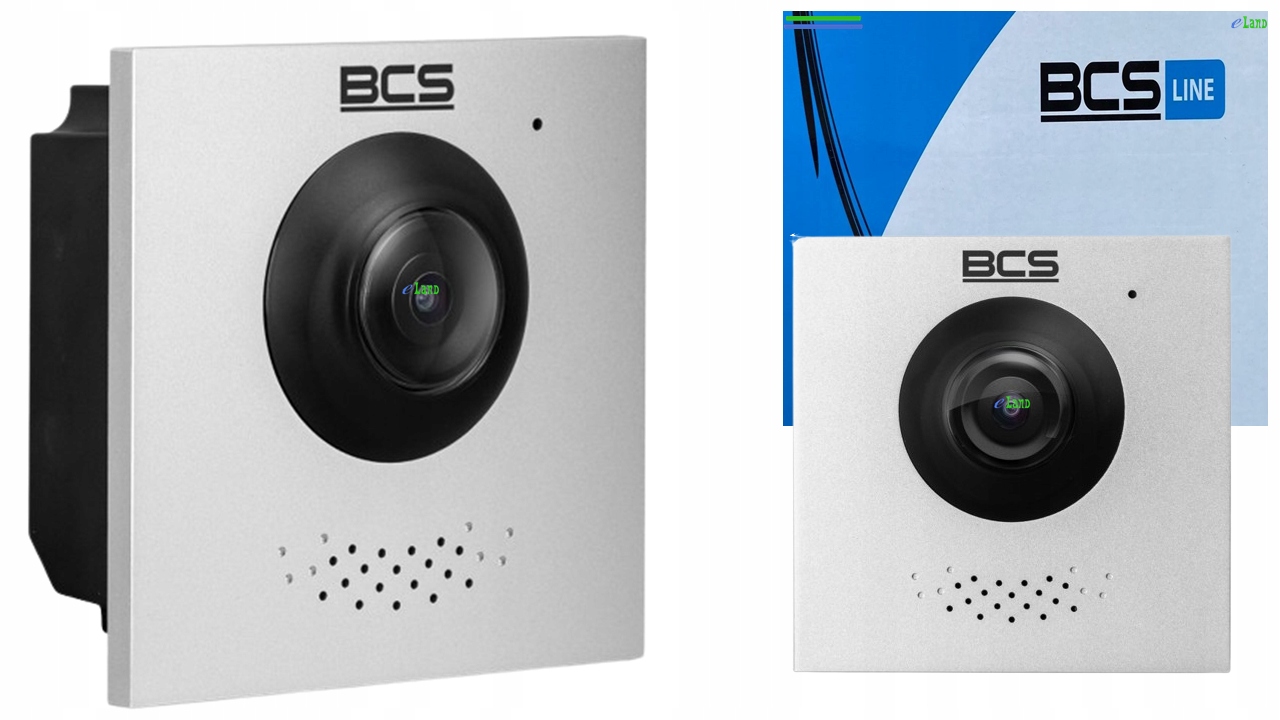

Moduł kamery BCS-PAN-KAM-N-2

Uniwersalny panel zewnętrzny

dwusystemowy -> IP lub 2-przewodowy

Dwusystemowy panel zewnętrzny TCP/IP/SIP. Przeznaczony do systemów IP, lub 2-przewodowych (do wyboru). W trybie IP współpracuje ze switchami LAN / PoE, natomiast w trybie 2-przewodowym zasilanie, oraz transmisja sygnału za pomocą 2-przewodowej magistrali bez polaryzacji (wymaga adaptera BCS-ADIP-II/-III, wraz z zasilaczem BCS-ZA4815).

Cechy produktu

• Dwusystemowy moduł kamery TCP/IP/SIP
• Przeznaczony do systemów IP, lub 2-przewodowych
• W trybie IP współpracuje ze switchami LAN / PoE
• W trybie 2-przewodowym zasilanie, oraz transmisja sygnału za pomocą 2-przewodowej magistrali bez polaryzacji (wymaga adaptera BCS-ADIP-II/-III, wraz z zasilaczem BCS-ZA4815)
• Kompatybilny z wideomonitorami TCP/IP/SIP w wersji 4.3_SIP lub wyższej (tryb IP), w trybie 2-przewodowym współpracuje z wideomonitorami serii BCS-MON7600B(W)-2
• Obiektyw 1,9mm fish-eye, kąt widzenia: 168,6°(H), 87,1°(V)
• Oświetlacz auto IR, filtr podczerwieni auto ICR, WDR 120 dB, HLC, BLC, redukcja szumów 3DNR
• Do montażu w ramkach BCS-RA2-N oraz BCS-RA3-N
• Wbudowany web service, język polski lub angielski
• Front z anodyzowanego aluminium, IK07
• Klasa szczelności: IP65 (po zastosowaniu dodatkowego uszczelnienia pomiędzy ramką montażową, a powierzchnią ściany)
• Wyjście magistrali modułów (dane + zasilanie)
• Wyjście przekaźnikowe NO/NC/COM
• Wyjście RS485 do podłączenia dodatkowego przekaźnika
• Sieć: Ethernet 10/100Mb/s auto-adaptacyjny (systemy IP), lub wejście magistrali 2-wire (systemy 2-przewodowe)
• Zasilanie 48V DC lub PoE 802.3 at/af/passive

Topologia w systemie 2-przewodowym

• Dozwolone jest połączenie do adaptera BCS-ADIP-II/-III urządzeń „w Gwiazdę”, lub połączenie szeregowe
• Maksymalna odległość od adaptera do ostatniego urządzenia w szeregu:30m dla przewodu typu skrętka (UTP cat5e)

  50m dla przewodu 2-żyłowego

• Maksymalna rezystancja okablowania w systemie powinna wynosić 12Ω
• Minimalna odległość pomiędzy urządzeniem a adapterem wynosi 1m

Specyfikacja

• Typ urządzenia: Dwusystemowy panel zewnętrzny TCP/IP/SIP, może pracować w systemach IP, lub w systemach 2-przewodowych (do wyboru)
• Kompatybilność: Systemy IP: wideomonitory TCP/IP/SIP z firmware SIP v4.3 lub wyższy

  Systemy 2-przewodowe: wideomonitory BCS-MON7600B(W)-2, oraz adaptery BCS-ADIP-II/-III (2-przewodowa magistrala bez polaryzacji)

• Max. ilość obsługiwanych mieszkań: 200 (dla systemu, gdzie serwerem SIP jest wybrany panel zewnętrzny)
• System operacyjny: Linux
• Kamera: 1/2.5″ kolor CMOS HD low illumination fish-eye
• Obiektyw: Stały 1,9mm
• Rozdzielczość: Strumień główny: max 720p     Strumień dodatkowy: max 1080p
• Kąt widzenia: H: 168,6°, V: 87,1°
• Tryb sceny: Auto, dzień, noc
• Tryb wideo: BLC, HLC, WDR 120dB, redukcja szumów 3D NR, filtr podczerwieni auto ICR
• Regulacja parametrów obrazu: Tak, ręczna (przez web service)
• Podświetlanie kamery: Oświetlacz auto IR
• Kompresja wideo: H.264, H.265
• Prędkość transmisji video: 50Hz: 25kl/s; 60Hz: 30kl/s
• Audio bitrate: 16kHz 16bit
• Bitrate strumienia głównego: 256kb/s-4Mb/s (zależnie od rozdzielczości)
• Audio: Wbudowany mikrofon i głośnik
• Kompresja audio: G.711a, G.711u, PCM
• Podłączenie sieci: Systemy IP: Ethernet (RJ-45), 10/100 Base-T     Systemy 2-przewodowe: magistrala 2-przewodowa bez polaryzacji (wymagany adapter BCS-ADIP-II/-III, wraz z zasilaczem BCS-ZA4815)
• Protokoły: SIP; P2P; IPv4; UPnP; SNMP; DNS; DDNS; RTSP; RTP; TCP; UDP
• Nagrywanie wideo: Rejestratory BCS LINE (prywatny protokół), wsparcie Onvif
• Aplikacja mobilna: Tak, BCS Line dla iOS/Android, max 10 użytkowników (telefonów) na lokal Aby korzystać z aplikacji mobilnej wymagana jest instalacja wideomonitora w każdym lokalu
• Diody informacyjne: Wymagany moduł BCS-PAN-LED
• Klawiatura: Wymagany moduł BCS-PAN-K-N
• Wizytownik: Dla modułów z przyciskami:  BCS-PAN-P1-N (1 przycisk)    BCS-PAN-P2-N (2 przyciski)   BCS-PAN-P5-N (5 przycisków)
• Czytnik zbliżeniowy: Wymagany moduł czytnika:    BCS-PAN-C-N (Mifare 13.56 MHz)     BCS-PAN-C1-N (Unique 125 kHz)
• Wyświetlacz LCD: Wymagany moduł BCS-PAN-LCD
• Czytnik palców: Wymagany moduł BCS-PAN-B-N
• Otwarcie drzwi lub bramy: Za pomocą wideomonitora, aplikacji mobilnej, karty zbliżeniowej, odcisku palca, kodu otwarcia (zależnie od konfiguracji)
• Wsparcie modułu dodatkowego przekaźnika: Tak, BCS-MODKD-III
• Zarządzanie: Wbudowany web service
• Wywołanie portiera: Panel może wykonywać połączenia do centrali portierskiej BCS-CP1 zamiast  połączeń do wideomonitora (moduły z przyciskami)  W przypadku zastosowania modułu klawiatury za pomocą dedykowanego przycisku
• Wejścia: 1x przycisk wyjścia     1x wejście zasilania (2wires-GND; 2wires-48V):- Tryb IP: wejście lokalne zasilania 48V DC 1A (opcjonalnie)

  – Tryb 2-wire: wejście 2-przewodowej magistrali z adaptera BCS-ADIP-II/-III

  1x kontaktron

  1x gniazdo Ethernet 10/100Mb/s auto (podłączenie LAN lub PoE dla trybu IP)

• Wyjścia: 1x magistrala modułów (dane i zasilanie)     1x wyjście przekaźnikowe NO/NC/COM    1x wyjście RS485 do podłączenia dodatkowego przekaźnika BCS-MODKD2/-III   1x wyjście 12V DC 100mA (zasilanie czujnika)   1x wyjście alarmowe (do przyszłych zastosowań)   Brak wyjścia prądowego do zasilania elektrozaczepu
• Zasilanie: Systemy IP: 48V DC 1A lub PoE (802.3af/af/passive) Systemy 2-przewodowe: za pomocą magistrali 2-przewodowej, wymagane podłączenie adaptera BCS-ADIP II/-III, wraz z zasilaczem BCS-ZA4815
• Pobór mocy: <12W
• Warunki pracy: -30°C ~ +60°C, ≤ 10-90% RH, bez kondensacji
• Obudowa: Anodyzowane aluminium, tworzywo sztuczne
• Klasa szczelności: IP65 (po zastosowaniu dodatkowego uszczelnienia pomiędzy ramką montażową, a powierzchnią ściany, patrz: instrukcja)
• Klasa odporności mechanicznej: IK07
• Wymiary: 100x100x49,35mm
• Montaż modułów: Dedykowane ramki BCS-RA2-N lub BCS-RA3-N (dostępne osobno)
• Montaż panelu: Natynkowy lub podtynkowy za pomocą dedykowanej obudowy (dostępne osobno):BCS-PPN2-N obudowa podtynkowa 2 moduły

  BCS-PN21-N obudowa natynkowa z daszkiem 2 moduły

  BCS-PPN3-N obudowa podtynkowa 3 moduły

  BCS-PN31-N obudowa natynkowa z daszkiem 3 moduły

• Możliwość montażu w układzie poziomym: Inne
• Tak (tylko dla montażu podtynkowego): Porty urządzenia zabezpieczone dodatkową gumową uszczelką (w komplecie)
